Карта 4 uplink ZTE HUVQ переносит доску C300 OLT uplink 2 10GE локальных сетей интерфейса порта GE порта 2 оптически.

Описание

ZXA10 C300 поддерживает следующие карты uplink локальных сетей 10GE/GE
HUTQ: карта uplink 2 гаван 10GE и 2 гаван локальных сетей интерфейса GE оптически
HUVQ: карта uplink 2 гаван 10GE и 2 гаван локальных сетей интерфейса GE оптически, поддерживает SynE и функцию 1588 IEEE TC.

Особенности

Большая емкость, высокая плотность, высокая эффективность, и плоскостность
Оно встречает требования для развития сети и раскрытия «большой емкости и немногие офисы», и соотвествует плоской сети, доски интерфейса высокой плотности, и обеспечивает особенные решения для большого разделяя коэффициента и международных сценариев применения.
доступ 7-режима к обеспечить непрерывное развитие сети
GPON/EPON, 10G PON (XG-PON1/10G-EPON/XGS-PON), и NG-PON2 (TWDM-PON) 3 поколения технологий доступа PON интегрированы на такой же платформе пока поддерживающ P2P. По требованию раскрытие и гибкий доступ обеспечить непрерывное развитие сети.
Приспособьтесь к схождению сети и носить полного спектра услуг
Оно приспосабливается к TDM и мобильным подателям обратного рейса, полному VLAN/Групповой передаче/сервичным возможностям QoS и превосходному представлению обслуживания, которое соотвествует конструкции сети под предпосылкой оптически выдвижения, медное разведение,

Параметр

Индикатор	Состояние	Описание
БЕГ	СИД.	Карта приведена в действие.
	Зеленое СИД ДАЛЬШЕ.	Само-проверка карты заканчивает но не сумеет получить данные от переключения и контрольной карты или NM.
	Зеленое СИД проблескивает незаконно.	Карта загружает данные от переключения и контрольной карты или сервера сетевого управления.
	Зеленое СИД проблескивает медленно (0,5 Hz).	Карта бежит как следует.
	Красное СИД ДАЛЬШЕ.	Аппаратная неисправность карты
	Красное СИД проблескивает медленно (0,5 Hz).	Карта заткнута внутри неправильному слоту.
	Желтое СИД проблескивает медленно (0,5 Hz).	Версия программы карты не соответствует этой из переключения и контрольной карты. Автоматическ-обновление не установлено на карте.
XG1/XG2/G- E1/GE2	Зеленое СИД.	Не подключен или отказ оптически модуль оптически связи.
	Зеленое СИД ДАЛЬШЕ.	Оптически интерфейс соединен (СВЯЗЬ).
	Зеленое СИД проблескивает.	Оптически интерфейс отправляющ и получающ данные (АКТИВНЫЕ).

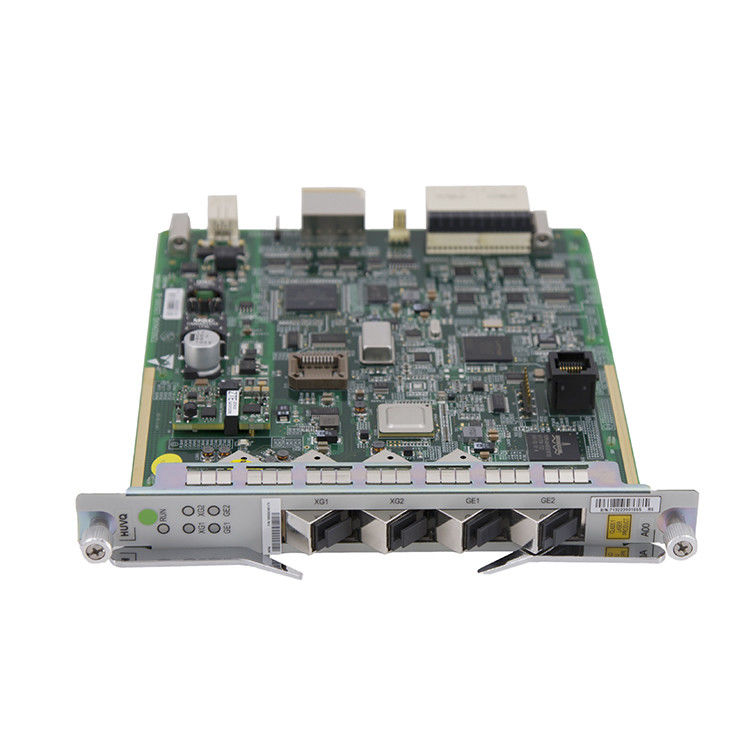

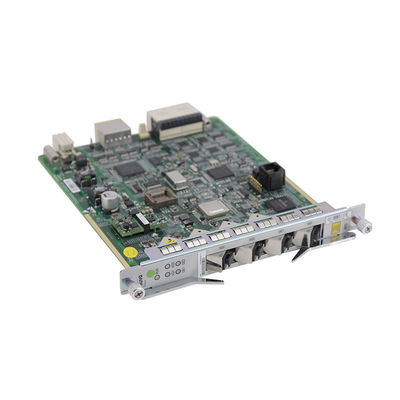

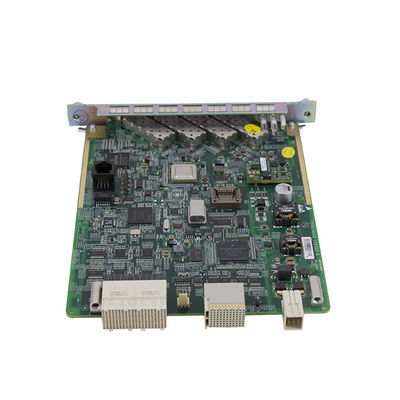

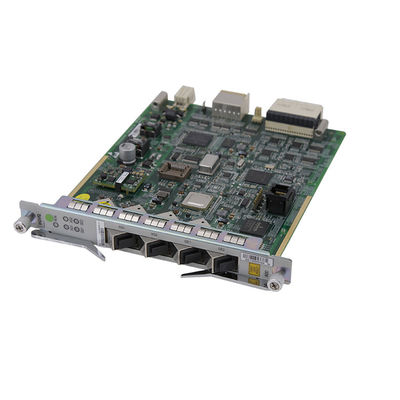

Детальные изображения

вопросы и ответы

1, q: Что разница в HUVQ и HUTQ?

: И HUTQ и HUVQ порт 10GE ZTE 2 и uplink 2 гаван локальных сетей интерфейса GE оптически карта но только HUVQ может поддержать SynE и функцию 1588 IEEE TC.



2, q: Что составляя карту отношения между картой uplink и переключением и контрольная карта для ZXA10 C300/C350/C320?

:

Тип карты	Имя карты	Переключение и контрольная карта					Слот
		SCXN	SCTM	SCXM	SCXL	SMXA
Карта uplink локальных сетей	XUTQ	Χ	√	Χ	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	XUVQ	Χ	√	Χ	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	GUFQ	√	√	√	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	GUSQ	√	√	√	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	HUTQ	√	√	√	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	HUVQ	√	√	√	√	Χ	Гнездо для платы связи uplink ZXA10 C300/C350
	UCDC/1	Χ	Χ	Χ	Χ	√	Карта дочери ZXA10 C320 SMXA
	UCDC/3	Χ	Χ	Χ	Χ	√	Карта дочери ZXA10 C320 SMXA
	UCDC/5	Χ	Χ	Χ	Χ	√	Карта дочери ZXA10 C320 SMXA





3, q: Что интерфейсы uplink ZXA10 C300 включили?

:

Тип интерфейса	Карта интерфейса	Количество интерфейса
Интерфейс GE оптически	GUFQ	4
	GUSQ	4
	HUVQ	2
	HUTQ	2
Оптически интерфейс 10GE	XUTQ	4
	XUVQ	4
	HUVQ	2
	HUTQ	2





4, q: Делают HUVQ доступ пользователя и каскадировать локальных сетей поддержки?

: НЕТ, он не делает. Он поддерживает SynE и функцию 1588 IEEE TC.
