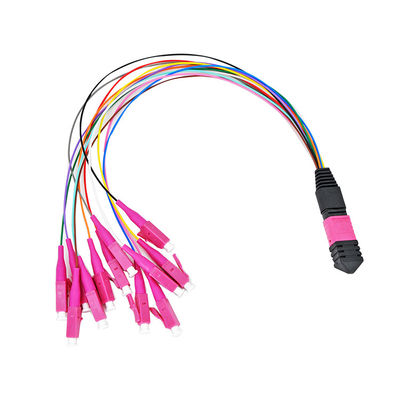

MPO/MTP дуют вне гибкие провода 0.9mm 12F MPO к гибкому проводу Mtp кабеля заплаты Aqua LC OM3
Описание
Кабель хобота MTP UT-королей, рентабельная альтернатива к требующему много времени прекращению поля, конструирован для волокна высокой плотности латая в центрах данных которым нужны сбережения космоса и уменьшают тревоги управления кабеля. С соединителями США Conec MTP и волокном Corning Clearcurve, он оптимизирован для 40G QSFP+ SR4/CSR4, отношения оптики 100G QSFP28 SR4 непосредственного и применений центра данных высокой плотности.
Пожалуйста примечание: Соединители США Conec MTP полно уступчивы со стандартами MPO, достигая более высоких уровней производительности сравниванный к родовым соединителям MPO.
Соединители заплаты волокна MTP используют отлитые в форму точностью ferrules MT с обводными штифтами металла и точными расквартировывая размерами для обеспечения выравнивания волокна сопрягая. Кабель волокна MTP может быть массовыми прекращенный в ленточных кабелях волокна сочетаний из 4, 8, 12, 24 и 48 и типично использован в backplane высокой плотности и применениях платы с печатным монтажом (PCB) внутри данные и системы радиосвязей.
Особенности
- Экономическое решение для масс-прекращения волокна
- Конструированный для малопотертой и стандартной потери SM и применений MM
- Усиливанный круглый кабель, овальный кабель и обнаженные варианты ленты доступные
- Цвет закодировал снабжения жилищем доступные для того чтобы продифференцировать тип волокна, польский тип и/или ранг соединителя
- Хороший в повторимости и exchangeability
Применение
- Сеть передачи данных
- Сеть доступа оптической системы
- Канал волокна сети складского помещения
- Архитектуры высокой плотности
Спецификация
Представление-MTP соединителя
| Тип соединителя |
(не-приколотые) 12-Fiber или 24Fiber MPO/MTP |
| Польский |
ПК (MM); APC (SM) |
| Расквартировывать цвет |
MM (бежевый), MM элиты (Aqua), SM (зеленого цвета), элита SM (желтая) |
| Вносимая потеря, типичная (MTP/MPO) |
dB ≤ 0,10 |
| Вносимая потеря, максимальная (MTP/MPO) |
dB ≤ 0,3 |
| Потеря возвращения (MTP/MPO SM) |
ПК >55dB; APC> 60dB |
| Вносимая потеря, типичная (LC/SC) |
dB ≤ 0,10 |
| Вносимая потеря, максимальная (LC/SC) |
dB ≤ 0,3 |
| Потеря возвращения (LC/SC SM) |
ПК >55dB; APC> 65dB |
| Стойкость (500 Matings) |
< 0=""> |
Представление кабеля волокна
| Тип волокна |
OS2, OM1, OM2, OM3, OM4 |
| Отсчет волокна |
12,24,48,72,96,144 ядра |
| DB амортизации волокна (OS2) |
≤0.38 Макс ≤0.34Type (1310nm) ≤0.25 Макс ≤0.19Type (1550nm) |
| DB амортизации волокна (OM1) |
≤3.5 Макс ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB амортизации волокна (OM2) |
≤3.5 Макс ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB амортизации волокна (OM3) |
≤3.5 Макс ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB амортизации волокна (OM4) |
≤3.5 Макс ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Переполненный старт [Mhz-km]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Ширина полосы частот лазера эффективная режимная [Mhz-km] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Наружный диаметр |
12fiber: 3,0 или 5.5mm; 24fiber: 3,0 или 5.5mm |
| Наружный цвет куртки |
OS2 (желтое), OM2 (апельсин), OM3 (Aqua), OM4 (пурпур или Aqua) |
| Наружный материал куртки |
LSZH, OFNP, OFNR |
| Прочность на растяжение |
>500N |
| Рабочая температура |
-40 | +85°C |

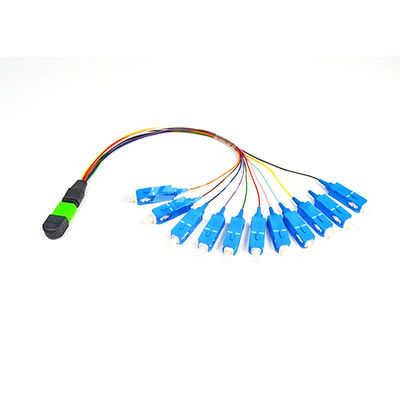

Детальные изображения
вопросы и ответы
Q: Эти в запасе?
: Нет, время выполнения построить все сборки кабеля MTP.
Q: Что разница между MTP и MPO?
: MTP фирменное наименование MPO USConec которое мы используем. Термины заменимы.
Q: Как я знаю какой род мне нужен?
: Род ссылается на обводные штифты металла приходя из endface MTP. Большинств приемопередатчикам (модули QSFP) имеют мужские штыри, поэтому вас будет нужно женские кабели соединить их.
Q: Где эти изготовьте?
: В нашем Мельбурне, Флорида, промышленное предприятие США.
Q: Если я соединяюсь сразу от приемопередатчика с приемопередатчиком, то какой кабель полярности мне нужен?
: Вам вероятно будет нужна женщина b метода к женскому кабелю. Пожалуйста проверите с вашей документацией для того чтобы подтвердить.
