Прибор Mux Demux DWDM канала модуля 8 8CH 100GHz DWDM
Описание
Модули /demultiplexer мультиплексора мульти-канала DWDM (Mux /DeMux) доступны на дистанционировании канала ITU 200GHz. Они демонстрируют малопотертое, невоспримчивость температуры и надежное представление во всех модулях применения системы. Mux/DeMux предлагают недорогие решения управления длины волны которые соответствующие для долгого пути, метро, и применения доступа
Технология DWDM UT-королей расширение оптически сети. Приборы DWDM (мультиплексор, или Mux для короткого) совмещают выход от нескольких оптически передатчиков для передачи через одиночное стекловолокно. На приемном конце, другой прибор DWDM (демультиплексор, или Demux для краткости) отделяют совмещенные оптически сигналы и пропуски каждый канал к оптически приемнику. Только одно стекловолокно использовано между приборами DWDM (в направление передачи). Вместо требования одного стекловолокна в пары передатчика и приемника, DWDM позволяет нескольким оптически каналов занять одиночный кабель оптического волокна. Как показано ниже, путем принятие высококачественной технологии AAWG гауссовой, вносимой потери UT-короля DWDM Mux/Demuxprovides низкой (3.5dB типичного), и высокой надежности. С модернизированной структурой, эти мультиплексоры и демультиплексоры DWDM могут предложить более легкую установку.
Особенности
дистанционирование канала ITU 100GHz (ITU 100GHz)
Низкая вносимая потеря
широкополосная передача
высокая изоляция канала
Высокие стабильность и надежность
свободный от Эпоксидн оптически путь
Применения
1. Канал Mux/Demux/
2. Система DWDM DWDM
3. Маршрутизатор
4. Усилитель волокна оптически
5. Система CATV
Спецификация
|
|
Mux |
Demux |
| Длина волны канала (nm) |
1530.33~1560.61 (решетка ITU 21~59) |
| Центральная точность длины волны (nm) |
± 0,5 |
| Минимальное дистанционирование канала (GHz) |
100 |
| Passband (ширина полосы частот) @-0.5dB (nm) |
>0,22 |
| Вносимая потеря (dB) |
Добавьте/падение Ch. |
≤1.0 |
| Отражательный Ch. |
≤0.4 |
| Плоскостность Passband (dB) |
≤0.3 |
| Изоляция канала добавьте/падения (dB) |
Смежный канал |
N/A |
≥25 |
| Несмежный канал |
N/A |
≥35 |
| Отражательная изоляция (dB) |
≥12 |
| Температура вносимой потери (dB/°C) |
≤0.003 |
| Переносить температуры длины волны (°C nm/) |
≤0.002 |
| PDL (dB) |
≤0.1 |
| PMD (ps) |
≤0.1 |
| Направленность (dB) |
≥50 |
| Потеря возвращения (dB) |
≥45 |
| Расклассифицированная сила (mW) |
500 |
| Температура деятельности (°C) |
0 | +70 |
| Температура хранения (°C) |
-40 | +85 |
| Размер (mm) |
L100×W80×H10 |
Упорядочение информации
| SDWDM |
|
| Дистанционирование канала |
1=100GHz |
| Тип применения |
M=Mux
D=Demux
|
| ITU канала ITU |
C21=1560.61nm
C23=1558.98nm
|
| Диаметр волокна |
волокно 1=Bare
свободная трубка 2=900um
кабель 3=3mm
|
| Длина волокна |
1=1Meter
2=2Meter
|
| Соединитель |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
|

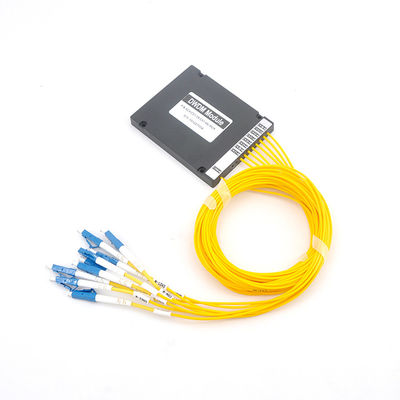

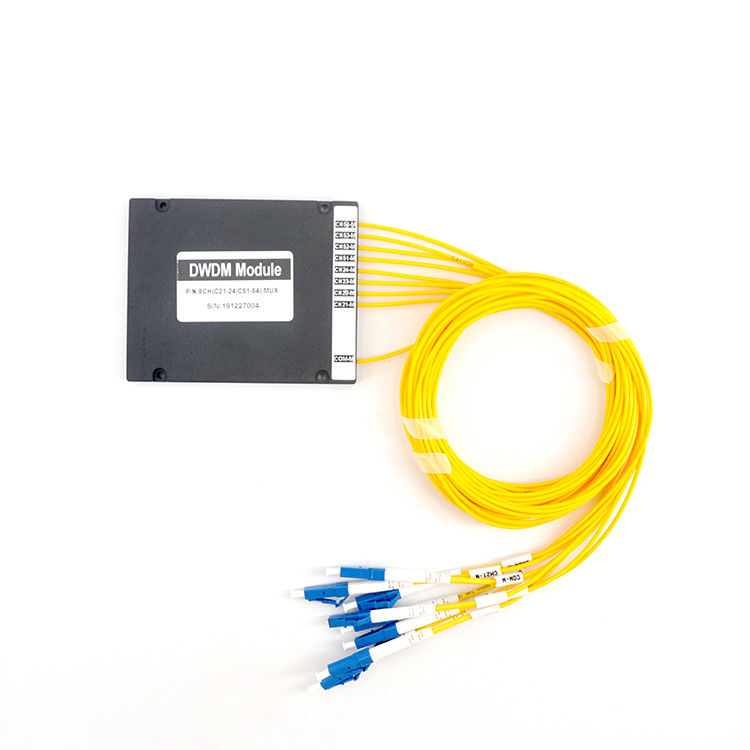

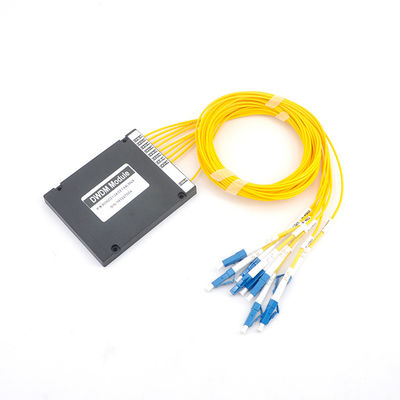

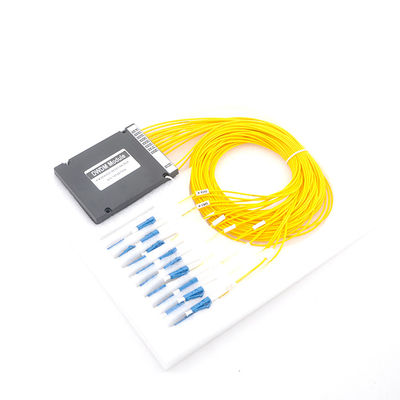

Детальные изображения
вопросы и ответы
Q: Могу я иметь заказ образца для этого продукта?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.
Q: Как насчет времени выполнения?
: Образцу нужны 3-5 дней, время массового производства нужны 1-2 недель для количества заказа больше чем
Q: Вы имеете предел MOQ для заказа образца?
: Низкое MOQ, 1pc для проверки образца доступно
Q: Что ваша самая лучшая цена?
: Основанный на качестве наших продуктов и количестве вашего order.we закавычил самое лучшее соответствуя все время цены.
Q: Можете вы обеспечить обслуживание OEM/ODM?
: Да, мы можем. Пожалуйста позвольте нам знать ваши требования к deatil.
Q: Как вы грузите товары и сколько времени оно принимаете для того чтобы приехать?
: Мы обычно грузим DHL, UPS, Federal Express или TNT. Он обычно принимает 3-5 дней для того чтобы приехать. Авиакомпания и море грузя также опционное.
